icom f16對講機,f26對講機故障分析

作為艾可慕對講機當中設計比較經典的兩款對講機，icom f16對講機與icomf26對講機是大多數艾可慕對講機用戶的較好選擇，所經介紹一下在使用過程中容易出現的問題。

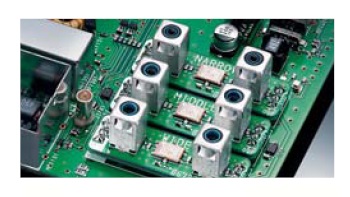

一臺icom f26對講機，故障現象為按PTT鍵無發射功率且LED燈不亮，接收正常。

   分析處理：

        首先檢查電池，開關和PTT均正常。

        拆開外殼，測試無PTT 發射5V電壓，查發射5V調整管發現T5C控制電壓發射前后無變化，而T5C通過R261與CPU連接。因接收正常，排除了CPU故障。

         查CPU PTT輸入，發現按下前后無變化，隨懷疑Q28損壞。查發現其發射極無5V電壓。進一步檢查發現與R221相連的線路板過孔不通。

         用跳線焊接后，對講機恢復正常。

二： 一臺icom f16對講機，故障現象為靈敏度太低，-50dbm才打開靜噪，而發射功率為3.57W左右。

分析過程：首先用F14 軟件讀頻，檢查靜噪設置為正常（95），然后調整接收機靈敏度T1，T2電平后無改善。由此排除了軟件設置問題。

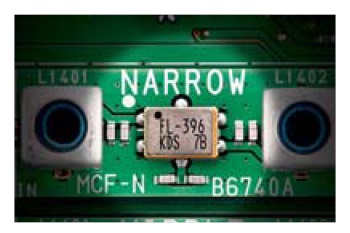

從晶體濾波器FL-335輸入中頻信號46.350MHz   大小109dBm，可以正常接收；查Q2，Q3工作也正常，但信號在C25（6P）之前輸入時無接收，懷疑C25損壞，但更換后無效果。

進一步分析知，C25（6P）與C19（0.001u）相連，且通過D5，D6，L7與收發轉換二極管D2和地相連通。查發現D5，D6導通（0.6V），且D2正端有1.7V電壓。而從原理上分析，接收時D2正端不應該有電壓，故懷疑發射機5V調整管Q23擊穿。

更換Q23，F(xiàn)16恢復正常，且發射功率也達到5W。
